इस्पात संरचना अंतरिक्ष फ्रेम

वर्तमान में, 15 सामान्य प्रकार के अंतरिक्ष ट्रस संरचनाएं हैं, जिन्हें चार मुख्य वर्गों में वर्गीकृत किया जा सकता है।

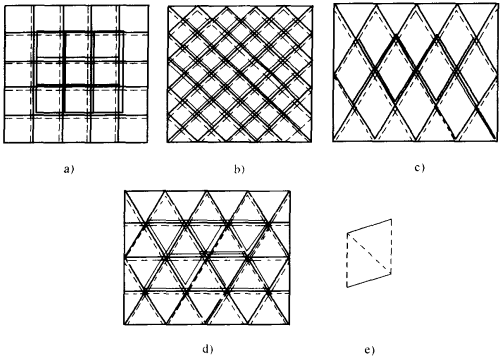

1. प्लानर ट्रस सिस्टम से बना स्पेस ट्रस
प्लानर ट्रस सिस्टम की संख्या और अभिविन्यास के आधार पर, वे आगे चार प्रकारों में विभाजित हैं:
(1) दो - रास्ता ऑर्थोगोनल आयताकार ग्रिड
(२) दो {{१}} orthogonal विकर्ण ग्रिड
(3) दो - रास्ता तिरछा विकर्ण ग्रिड
(४) तीन {{१}} रास्ता ग्रिड

2. चौकोर पिरामिड से बना ट्रस संरचनाएं
पिरामिड इकाइयों की व्यवस्था और कनेक्टिंग टॉप कॉर्ड्स के उन्मुखीकरण के आधार पर, उन्हें आगे छह प्रकारों में विभाजित किया जाता है:
(1) ऑर्थोगोनल स्क्वायर पिरामिड ग्रिड
(२) ऑर्थोगोनल आंशिक रूप से हटाए गए स्क्वायर पिरामिड ग्रिड
(३) तिरछा स्क्वायर पिरामिड ग्रिड
(४) चेकरबोर्ड स्क्वायर पिरामिड ग्रिड
(५) स्टार {{१}} आकार का स्क्वायर पिरामिड ग्रिड
(६) यूनिडायरेक्शनल फोल्ड {{{१}} प्लेट ग्रिड (जिसे फोल्डेड के रूप में भी जाना जाता है {{२}} प्लेट संरचना)

3. ट्राइंगुलर पिरामिड (टेट्राहेड्रोन) से बना स्पेस ट्रस संरचनाएं
त्रिकोणीय पिरामिड इकाइयों की व्यवस्था और शीर्ष कॉर्ड को जोड़ने की विधि के आधार पर, उन्हें आगे चार प्रकारों में विभाजित किया जाता है:
(1) त्रिकोणीय पिरामिड (टेट्राहेड्रोन) ग्रिड
(2) आंशिक रूप से हटाए गए त्रिकोणीय पिरामिड ग्रिड (प्रकार ⅰ)
(3) आंशिक रूप से हटाए गए त्रिकोणीय पिरामिड ग्रिड (प्रकार ⅱ)
(४) हनीकॉम्ब त्रिकोणीय पिरामिड ग्रिड

4. हेक्सागोनल पिरामिडों से बना ट्रस ट्रस संरचनाएं
इस श्रेणी में अंतरिक्ष ट्रस शामिल हैं जहां प्राथमिक दोहराव इकाई एक हेक्सागोनल पिरामिड है। जबकि वर्ग या त्रिकोणीय पिरामिड - आधारित प्रणालियों की तुलना में कम सामान्य है, ऐसे कॉन्फ़िगरेशन का उपयोग विशिष्ट वास्तुशिल्प या संरचनात्मक आवश्यकताओं के लिए किया जा सकता है।

5.उपरोक्त चार प्रमुख श्रेणियों और 15 विशिष्ट प्रकार के अंतरिक्ष ट्रस संरचनाओं से परे, कई नए व्युत्पन्न रूप सामने आए हैं।इसमे शामिल है:

समग्र अंतरिक्ष ट्रस संरचनाएं(जैसे, हाइब्रिड सिस्टम विभिन्न ग्रिड प्रकारों को मिलाकर)

हाइब्रिड स्पेस ट्रस संरचनाएं:

Prestressed अंतरिक्ष ट्रस (लोड को बढ़ाने के लिए तन्यता तत्वों को शामिल करना - असर क्षमता)

केबल - स्पेस ट्रस (ग्रिड का समर्थन करने के लिए केबल का उपयोग करके)

निलंबित अंतरिक्ष ट्रस (जहां ग्रिड प्राथमिक समर्थन से लटका हुआ है)

अन्य अभिनव अंतरिक्ष ट्रस संरचनाएं:

Vierendeel अंतरिक्ष ट्रस (कठोर - विकर्ण ब्रेसिंग के बिना संयुक्त रूपरेखा)

मुड़ा हुआ - प्लेट स्पेस ट्रस (मुड़ा हुआ प्लेटों के व्यवहार की नकल)

तीन - लेयर और मल्टी - लेयर स्पेस ट्रस (बड़े स्पैन के लिए बढ़ी हुई गहराई)

नेस्ट - आकार का अंतरिक्ष ट्रस (प्राकृतिक रूपों से प्रेरित जटिल ज्यामितीय, जैसे, पक्षी का नेस्ट स्टेडियम)
